XB2機型諧波減速器

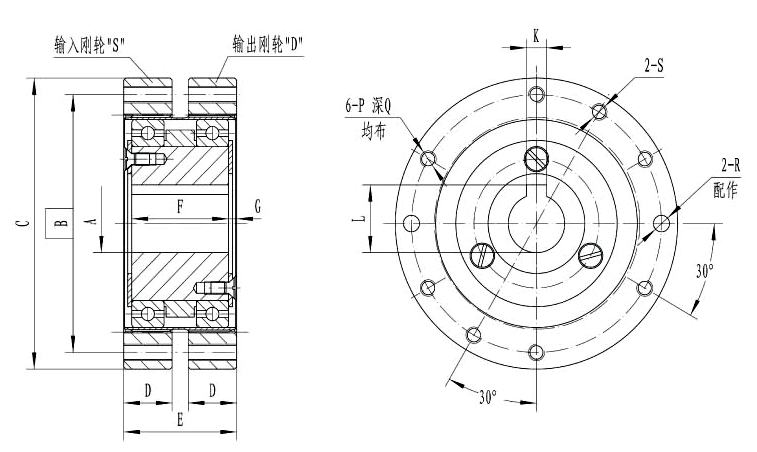

                   XB2內嚙復波諧波傳動減速器三大件外形圖

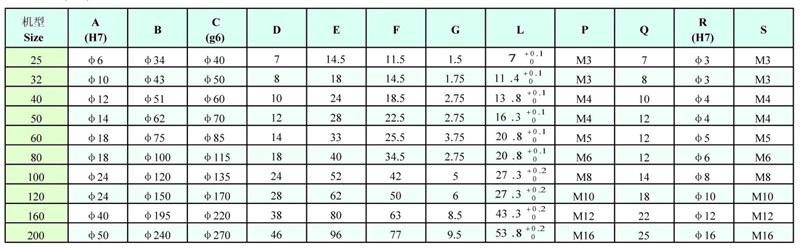

?                                                            尺寸（單位：毫米）

?

?

?

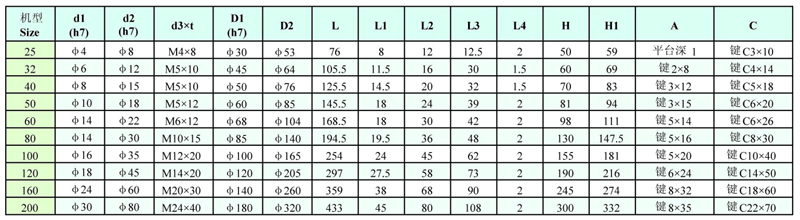

?                                                 尺寸（單位：毫米）

?

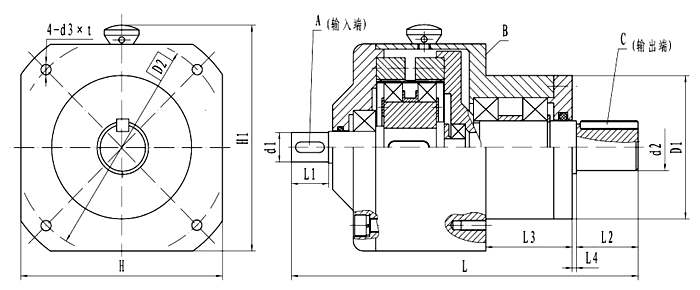

?注：1、A欄：25機型為一平臺，其余的鍵按GB/T1096-1979選用

     2、B面為安裝基準面，D1為安裝基準孔；減速器安裝時，注意保持透氣孔朝上（其他詳見產品說明）

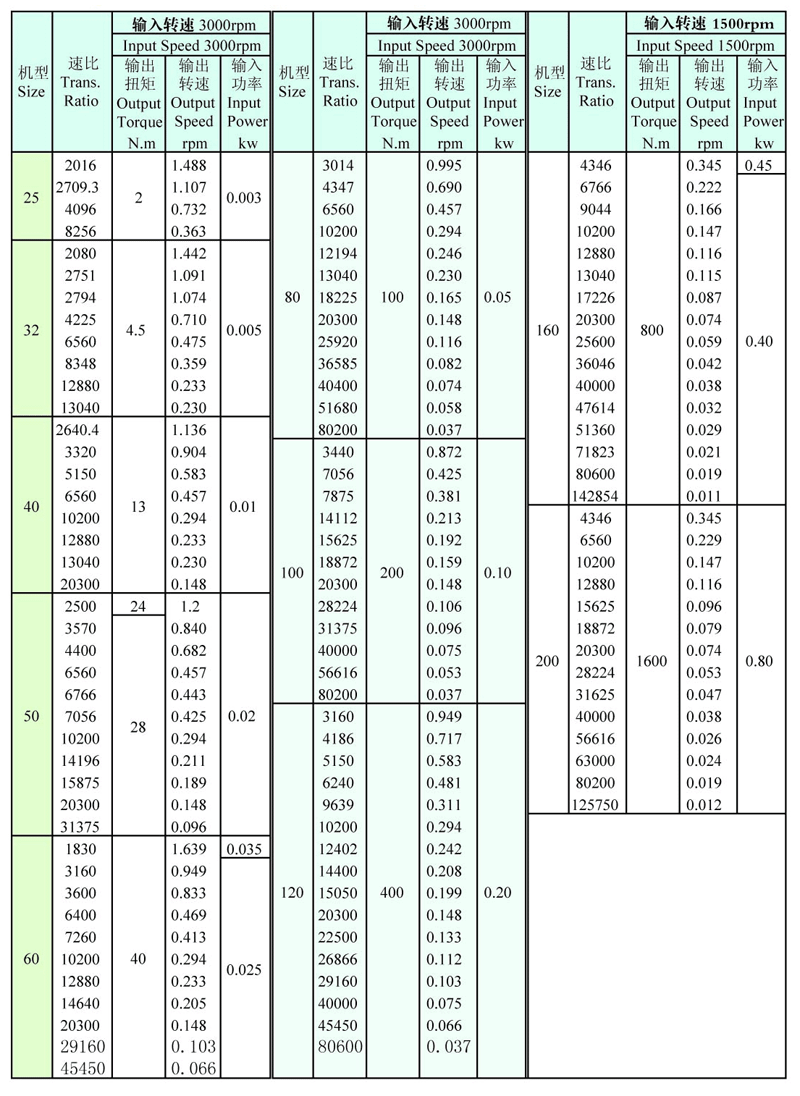

?                             XB2內嚙復波諧波傳動減速器的規格和額定數值表

?

?

?
