XB3機型諧波減速器

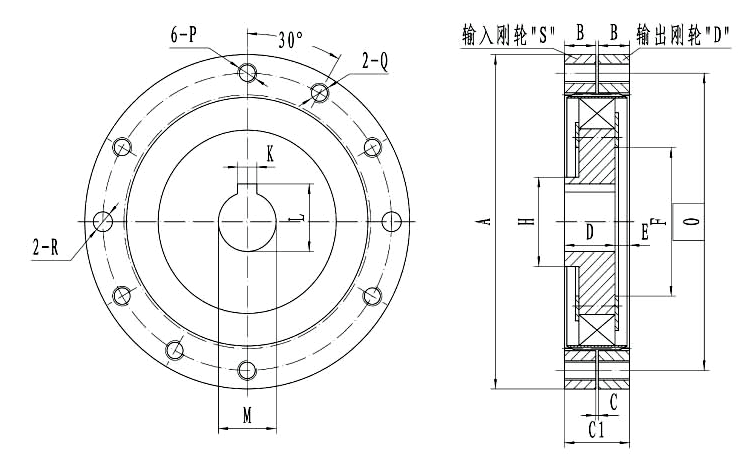

XB3扁平式諧波傳動減速器三大件外形圖

?

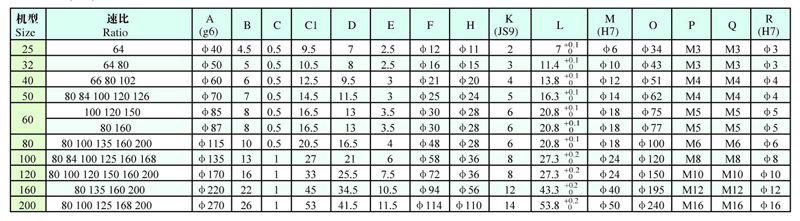

?                                                                  尺寸（單位：毫米）

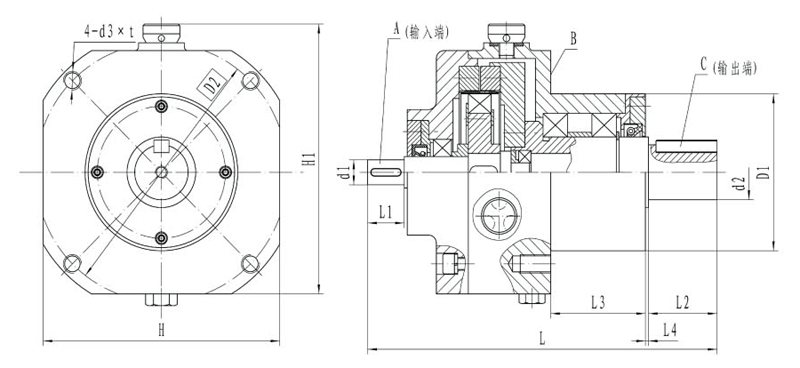

?                                               XB3扁平式諧波傳動減速器整機外形圖

?

?

?                                                          尺寸（單位：毫米）

?

?注：1、A欄：25機型為一平臺，其余的鍵按GB/T1096-1979選用
     2、B面為安裝基準面，D1為安裝基準孔；減速器安裝時，注意保持透氣孔朝上（其他詳見產品說明）

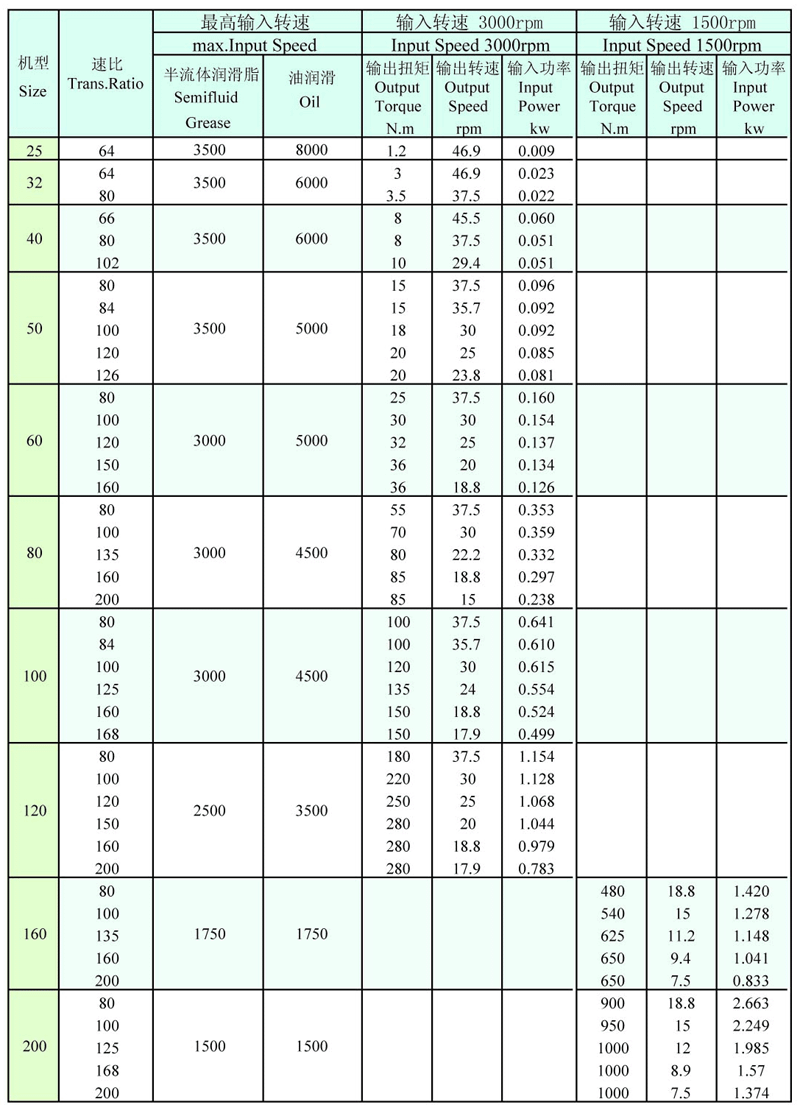

?                                        XB3扁平式諧波傳動減速器的規格和額定數值表

?

?

?
